四柱油壓機壓力閥拆裝

作者：金拓科技發布時間：2013/5/11 10:23:12

四柱油壓機壓力閥拆裝及壓力控制回路的組建
1.目的要求
(1)掌握壓力閥的壓力控制和調節原理。
(2)掌握壓力閥的結構和工作原理。
(3)掌握壓力控制回路的組建和工作原理分析。
(4)訓練壓力閥的拆裝技能。
3.四柱油壓機溢流閥的調壓原理
(1)四柱油壓機溢流閥的主要結構。溢流閥的主要結構有閥芯、閥體、彈簧和調壓螺釘，其外形如圖7-20所示。

(2)四柱油壓機溢流閥的調壓原理。當處于常態時，彈簧力使溢流閥的進出袖口不通，溢流閥芯的一端受彈簧力作用，另一端受進口油壓作用。當進口油壓作用在閥芯上的力小于彈簧力時，閥芯不動，進出油口不通。當進口油壓作用在閥芯上的力等于彈簧力時，進口壓力油使閥芯移動將彈簧壓縮，溢流閥的進出油口導通，壓力油經溢流口流回油箱。調節溢流閥的彈簧力，就可以改變閥的進口油壓力，從而調節泵的工作壓力。
先導式溢流閥的拆裝訓練如下：
4.四柱油壓機減壓閥的減壓原理
(1)減壓閥的主要結構。減壓閥的主要結構有閩芯、閥體、彈簧和調壓螺釘，其外形如圖7 -21所示。

(2)減壓閥的減壓原理。當處于常態時，減壓閥的進出油口是相通的。作用在減壓閥芯上的油壓力是減壓閥的出口壓力，當減壓閥的出口壓力小于彈簧力時，減壓口開度最大，不減壓。當減壓閥的出口壓力等于彈簧力時，壓力油使減壓口開度減小，油液在減壓口受到的阻力增加，當減壓閥的進口壓力不變時，減壓閥的出口壓力下降，減壓閥起減壓作用。

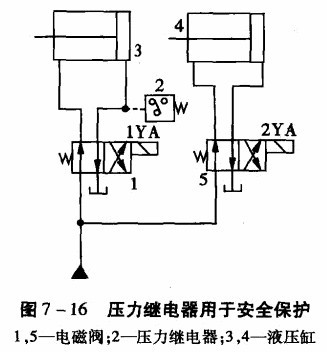

5.壓力回路的組裝和工作原理分析
組建壓力回路至少需要兩大件：泵、壓力間。分析壓力回路的工作原理時，要結合壓力閥
的工作原理來分析。
(1)選擇元件，從抽屜中選擇溢流鬧。
(2)在實驗板上將元件大致地布置好。
(3)接主油路，將泵的壓油口連溢流閥的進油口，溢流閥的回油口連回油箱。
(4)讓溢流閥全開，啟動泵，再將溢流閥的開度逐漸減小，調試回路，觀察油壓力的變化。
6.四柱油壓機壓力閥的拆裝與裝配
(1)壓力閥的拆卸。
1)壓力閥的拆卸順序：先拆卸調壓螺母，取出彈簧，分離間芯和間體。觀察閥芯的結構和閥體上的油口尺寸。
2)壓力繼電器的拆卸順序：先拆卸控制端的螺釘，取出彈簧、杠桿和閥芯，再拆卸微動開關，觀察閥芯與杠桿的結構和尺寸。
(2)壓力閥的裝配訓練。裝配前清洗各零件，將閥芯與閥體等配合表面涂潤滑油，然后按拆卸時的反向順序裝配。
(3)壓力的檢測。啟動空壓機，將壓力閥接上軟管接頭，同時接水壓力表。一邊調節壓力閥，一邊觀察壓力表上壓力值的變化。
